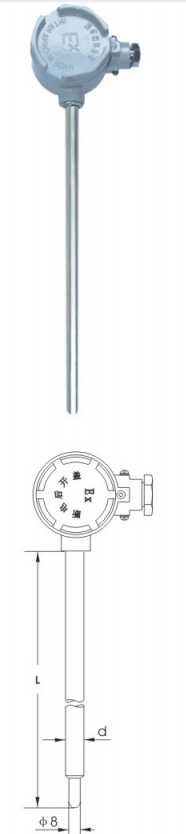

防爆热电偶(阻)

通常和显示仪表 .记录仪表 . 电子计算机等配套使用。直接测量生产现场存在碳氢化合物等爆炸的0～1300℃ 范围内液体 .蒸汽和气体介质以及固体表面温度。

工作原理

防爆热电偶/阻利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花、电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行测温。

防爆热电偶在环境温度为15～35℃,相对湿度不大于80%,试验电压为500±50V ( 直流)电极及外套管之间的 绝缘电阻≥100MΩ·m。

防爆热电阻在环境温度为15～35℃,相对湿度不大于80%,试验电压为10～100V ( 直流)电阻及外套管之间的绝缘 电阻≥100MQ。

特点

○多种防爆形式，防爆性能好，

○压簧式感温元件，抗振性能好，

○测量范围大，

○机械强度高，耐压性能好，

注 ：t 为感温元件实测温度 .

O 电气设备类别

I 类 — — 煤矿井下用电气设备

Ⅱ类 — — 工厂用电气设备

O 防爆等级

防爆热电偶的防爆等级按其使用于爆炸性气体 混合物最大安全间隙分为A、B、C三级。

O 温度组别

防爆热电偶的温度组别按其外露部分允许最高表面温度分为T1～T6。

EXdⅡ□T□

ExiaⅡ□T□

O dⅡBT口 级

O dⅡCT 口 级

ⅡA类

ⅡA类

ⅡB类

型号命名方法

2)防爆热电阻A级按协议订货，结构同热电偶，性能同普通热电阻，

3)保护管材质根据协议订货。

2)防爆热电阻A级按协议订货，结构同热电偶，性能同普通热电阻，

3)公称压力≤10MPa;

4)保护管材质根据协议订货。

2)防爆热电阻A级按协议订货，结构同热电偶，性能同普通热电阻，

3)公称压力≤2.5MPa;

4)保护管材质根据协议订货，

5)法兰按用户要求而定。

2)防爆热电阻A级按协议订货，结构同热电偶，性能同普通热电阻，

3)保护管材质根据协议订货，

4)如无特殊之约定，L仅为参考尺寸，热电偶插入深度应为热安装套管U尺寸，

5)热安装套管形式详见P123。
